你知道哪些金相試樣鑲嵌方法？
金相試樣制備的目的是顯示樣品的真實組織，制樣結(jié)果要求具有重現(xiàn)性。制樣結(jié)果只要滿足特定分析需要即可。
金相試樣鑲嵌的目的包括：（1）某些絲帶片管等尺寸較小或形狀不規(guī)則的樣品，不易握持時；（2）需檢驗邊緣時；（3）標準化半自動制樣。

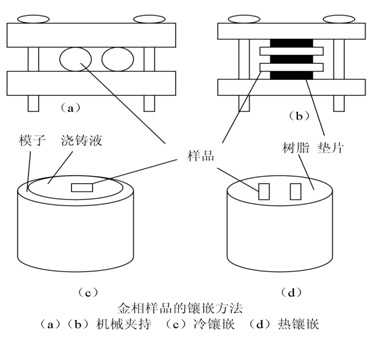

鑲嵌的方法有熱鑲、冷鑲和機械夾持。
熱鑲：熱塑性成型溫度在150℃左右，一般不影響試樣的金相組織，但對淬火鋼不適用。對于有些較軟的材料，在加壓時易產(chǎn)生塑性變形，不宜熱鑲。有些較大不規(guī)則樣品，無法熱鑲。常用熱鑲料有電木粉、聚苯乙烯、聚氯乙烯等。
冷鑲：將樣品放在模型中，利用化學(xué)催化作用鑲嵌成型。 常用的冷鑲料有：牙托粉和牙脫水、環(huán)氧樹脂、丙烯酸等。一般在空氣中即可固化，為提高質(zhì)量，也可在冷鑲機中真空進行。
機械夾持：將試樣鑲?cè)脘撊蜾搳A。試樣應(yīng)與鋼圈或鋼夾緊密接觸，而且夾具硬度應(yīng)接近于試樣的硬度。
下一篇：風電緊固件檢測都要做些啥？
上一篇：金屬材料檢測金相分析試樣從什么位置取樣？
浙公網(wǎng)安備 33042402000106號
