42CrMo鋼高強度螺栓多相組織

42CrMo鋼高強度螺栓熱處理操作不當，使組織成為回火索氏體+回火屈氏體+網狀和塊狀鐵素體混合組織，見圖8-31。

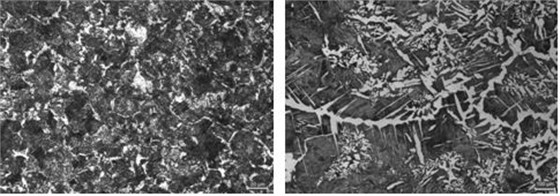

圖8-31 調質不當所致多相組織 圖8-32 過熱所致魏氏組織

（16） 42CrMo鋼高強度螺栓過熱組織和魏氏組織

42CrMo鋼螺栓熱處理淬火淬火加熱溫度過高，形成魏氏組織，晶粒粗大，機械性能與沖擊值降低，見圖8-32。
