高強(qiáng)度螺栓熱處理工藝金相分析
42CrMo鋼高強(qiáng)度螺栓多相組織
42CrMo鋼高強(qiáng)度螺栓熱處理操作不當(dāng)，使組織成為回火索氏體+回火屈氏體+網(wǎng)狀和塊狀鐵素體混合組織，見圖8-31。

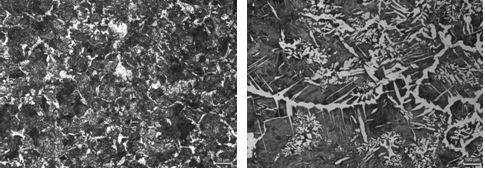

圖8-31 調(diào)質(zhì)不當(dāng)所致多相組織 圖8-32 過熱所致魏氏組織
（16） 42CrMo鋼高強(qiáng)度螺栓過熱組織和魏氏組織
42CrMo鋼螺栓熱處理淬火淬火加熱溫度過高，形成魏氏組織，晶粒粗大，機(jī)械性能與沖擊值降低，見圖8-32。
下一篇：螺栓熱處理金相分析
上一篇：T12過燒緊固件熱處理工藝金相分析
“推薦閱讀”
【本文標(biāo)簽】：高強(qiáng)度螺栓檢測(cè) 高強(qiáng)度螺栓金相分析 高強(qiáng)度螺栓檢測(cè)試驗(yàn)
【責(zé)任編輯】：國檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
